AutoCAD教程:机械异形体的建模过程

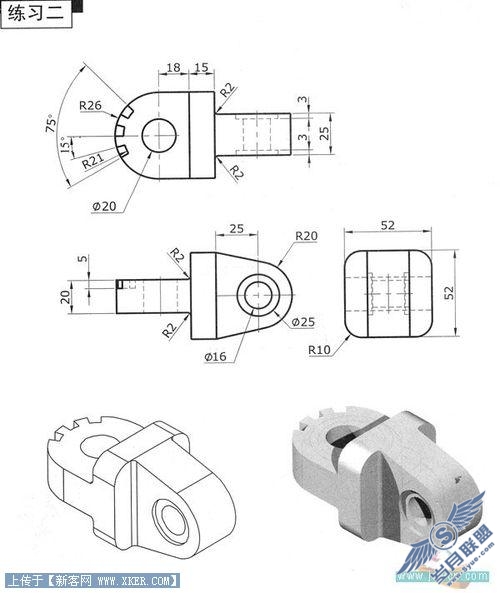

AutoCAD教程:机械异形体的建模过程内容简介： 好先看看原练习图，和我所做的图 我做的 副标题 按照尺寸画轮廓，做面域 拉伸中间长方形。拉伸尺寸25.将右边大红色圆向上移动12.5. 副标题 将右边小圆和蓝色轮廓拉伸12.5， 　　好先看看原练习图，和我所做的图

　　

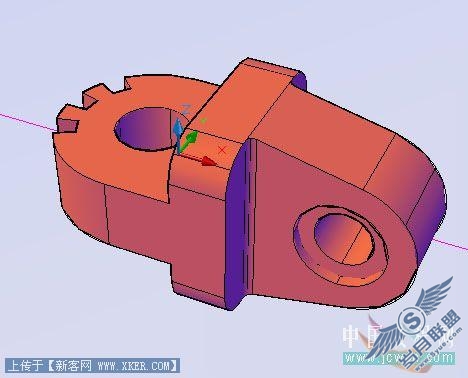

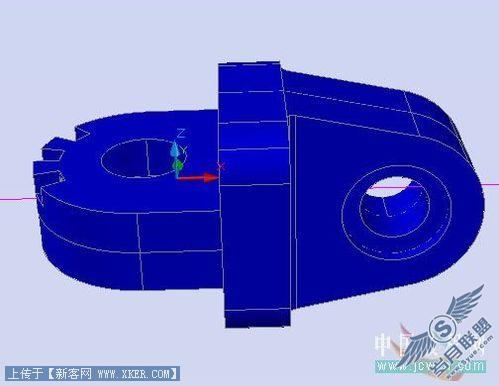

　　我做的

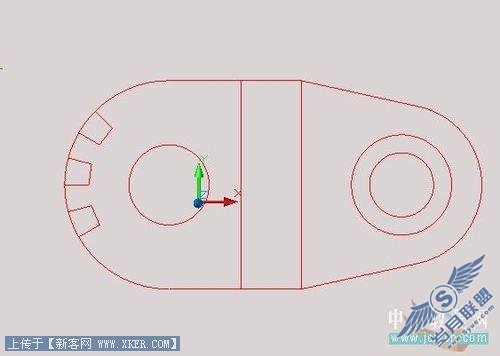

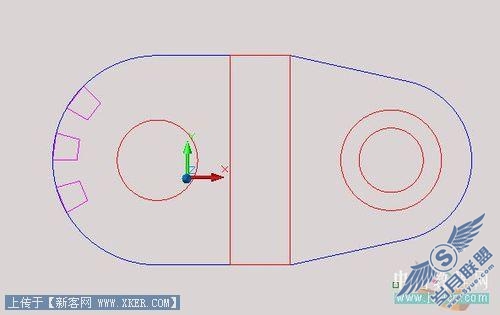

　　 　　按照尺寸画轮廓，做面域

　　

　　

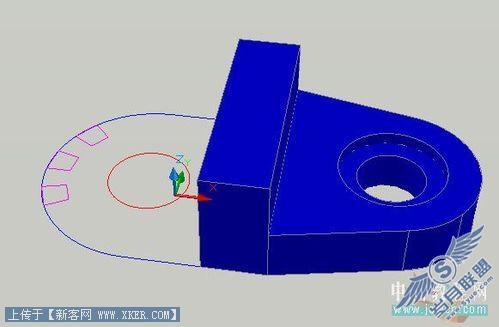

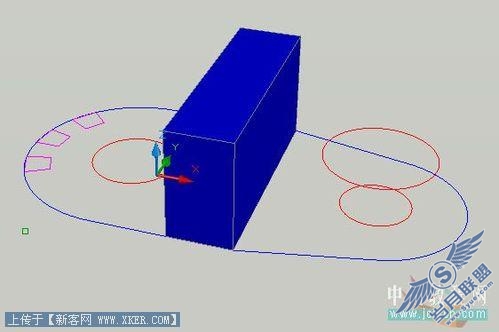

　　拉伸中间长方形。拉伸尺寸25.将右边大红色圆向上移动12.5.

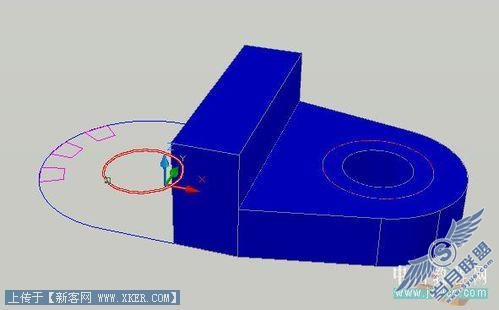

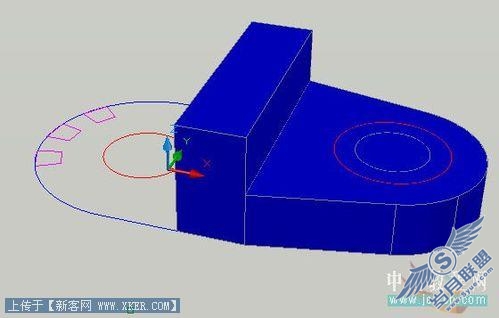

　　 　　将右边小圆和蓝色轮廓拉伸12.5，在差集减去小圆。上一步移动的大红色圆压印

　　

　　

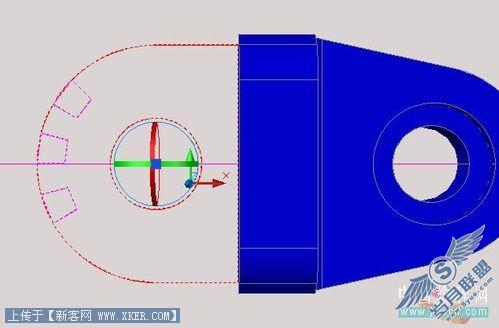

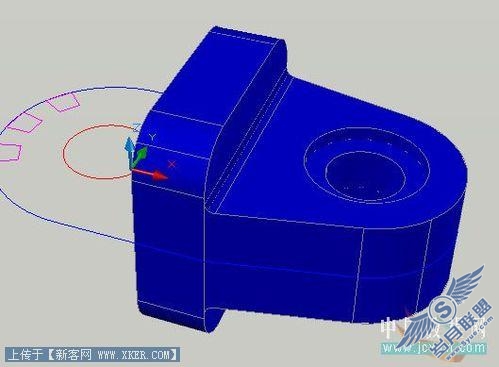

　　向下拉伸大红色圆的压印区域，拉伸值为-3，然后按尺寸要求倒圆角，再镜像

　　

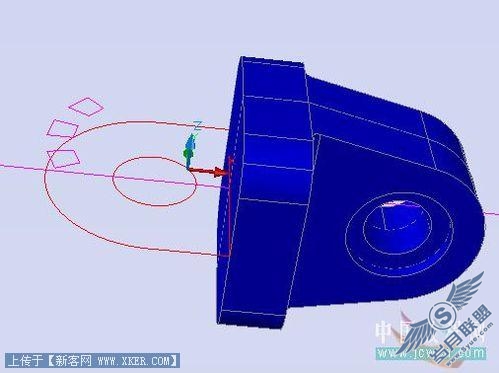

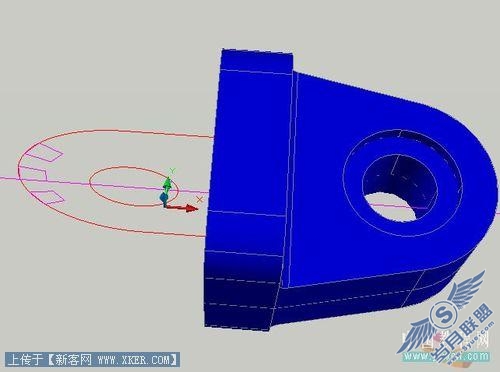

　　 　　三维旋转左边面域90度，将三个小缺口向上移动10

　　

　　

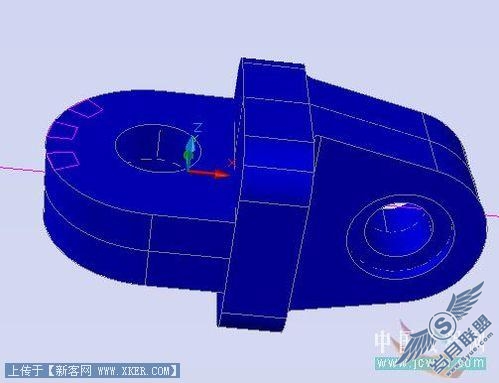

　　 　　同样将左边蓝色轮廓和中间圆向上拉伸10，差集减去小圆，再镜像。

　　

　　再将三个小缺口压印，向下拉伸5
